産品介紹

1、産品簡介
該HD-SDI光端機設計和生産是适用於電視行業的高可靠、高性能的串行數字光傳輸設備，信号格式從19.4Mbps到1.485Gbps, 系統支持SMPTE292、SMPTE259M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等數字電視格式的信号,滿足工業級産品的要求.

2、性能特點
在單纖上傳1路單向/雙向HD-SDI信号，和1-2路反向數據，1-2路反向/雙向音頻信号
工作範圍從19.4Mb/s 到 1.485Gb/s
用於SMPTE 292M (1.485Gb/s)的時鍾恢複
支持所有的SMPTE 259M 的标準，工作於143Mb/s - 360Mb/s
支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标準
輸出光波長範圍爲1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)
150m自動電纜均衡，适用所有在 1.485 Gb/s以下的速率（Belden 1694A）
LED狀态指示燈對關鍵的參數進行監視
可選的網管系統
支持熱插拔
可提供獨立式、1U機架式和4U機架式安裝

3、規格參數
串行電視 BNC 輸入
電視信号标準：SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 1.485Gb/s）
輸入數目：1 路
反射損耗：>15DB
均衡：0-150m @ 1.485Gb/s
連接器：75Ω BNC

光輸出
輸出數量:1
線纜傳輸類型:單模單纖（多模可選）
工作波長:1310nm /1550nm
反射損失:> 15dB
抖動:< 0.2UI
連接器:FC/PC （SC/PC可選）

串行電視 BNC 輸出(EO/OE) 與輸入同
輸出數量:接收端2路輸出
信号電平:800mV 标稱
上升/下降時間:200ps 标稱
過沖:< 10% 振幅
反射損耗:> 15dB
抖動:< 0.2UI
連接器:75Ω BNC

電氣指标
工作溫度:0℃～＋50℃
電壓 1A@12VDC
功率 12 W
EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
平均無故障工作時間 ﹥100000小時

4、供貨信息

産品名稱 産品描述

HD-SDI高清光端機
HC3010-T/R 1路HD-SDI輸入,1路HD-SDI輸出,單模,單纖,FC光口,20km, 台式

HD-SDI+IP高清光端機
HC3010P-T/R 1路HD-SDI輸入,1路HD-SDI輸出,1路100M網絡，單模,單纖,FC光口,20km, 台式

HD-SDI+數據高清光端機
HC3010D-T/R 1路HD-SDI輸入,1路HD-SDI輸出,1路數據，單模,單纖,FC光口,20km, 台式

HD-SDI+音頻數據高清光端機
HC3010DA-T/R 1路HD-SDI輸入,1路HD-SDI輸出,1路數據，1路音頻，單模,單纖,FC光口,20km, 台式

HD-SDI高清視頻光端機機箱
HC1000 1U标準19英寸機箱，4個闆卡插槽位置，220V/AC電源；

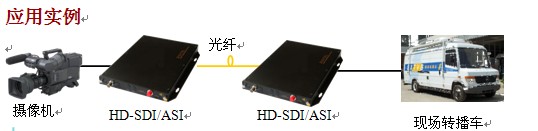

5、應用場合
電視演播現場轉播

6關鍵詞
光端機、視頻光端機、數字視頻光端機、數據光端機、廣播級視頻光端機、3G-SDI高清光端機、3G HD-SDI超高清數字視頻光端機，HD-SDI高清數字視頻光端機,SD-SDI标清數字視頻光端機，DVB-ASI/TS流光端機、VGA光端機,DVI/HDMI高清數字視頻光端機、AES音頻光端機、SDI數字标清光端機、ASI數字标清光端機、TS流光端機、HD-SDI數字高清光端機、AES\EBU數字音頻光端機
