一、産品簡介
北京華創視通研發生産的“SDI主備切換器”産品，支持（主備）2路SDI信号輸入，2路環出，8路SDI信号輸出，平衡音頻輸出，雙電源設計，标準1U機箱結構。

二、功能描述
1、該設備一共包含兩路SDI輸入，兩路SDI環出，8路SDI輸出
，1路平衡模拟音頻輸出。其中環出1的信号爲對應輸入1的信号，環出2的信号對應輸入2的信号。
2、輸入SDI信号爲兩路，支持主備用切換，SDI輸入1爲主用，SDI輸入2爲備用。設備檢測到主用信号健康（見備注），将主用信号分配至8個輸出端，同時解碼音頻輸出到音頻輸出端。設備檢測到主用信号不健康
。備用信号健康，将備用信号分配至8個輸出端，同時解碼音頻輸出到音頻輸出端。設備檢測到主備用信号都不健康，輸出單幀畫面到SDI輸出端，音頻靜音，單幀畫面可根據客戶要求定制（JPG,BMP彩色格式圖片）。
3、該設備需同時支持高清SDI (1080P,60/50Hz; 1080i 60/50/30Hz和 720p 60/50Hz) 和 标清SDI ( 576i ) 規格。
4、需保證8路SDI輸出信号及環出SDI信号質量不降低。
5、設備採用級聯的方式支持超過 72 個 SDI 輸出，即需要支持9台設備級聯而不會出現SDI 輸出故障。（鏈接可見系統鏈接示意圖）
6、設備的所有外部接插件必須保證是緊固連接器。
7、設備需要滿足電磁兼容國家标準。
8、主闆工作電壓DC12V，1U機箱220V雙電源

注：信号不健康指無信号輸入、輸入信号爲超過10秒的黑場、輸出屏幕表現爲綠屏等情況，反之則标明信号健康。

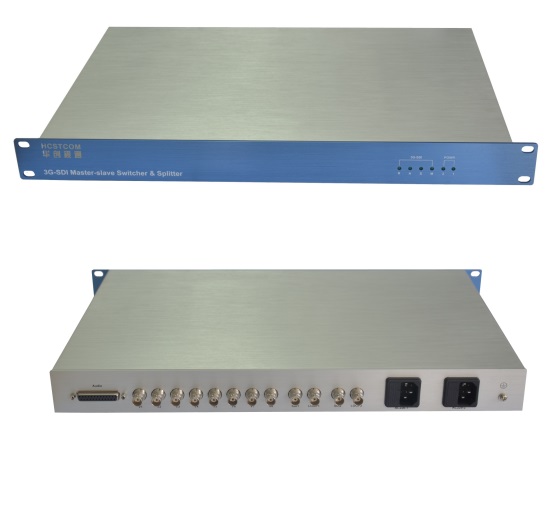

三
、産品圖片：
