多功能數字視頻光端機

産品介紹

1、産品介紹
該産品採用最新光纖通訊技術，将2路正向視頻+1路雙向音頻+3路雙向數據+4路同向開關量+1路以太網複用在一條光纖上傳輸。視頻信号兼容PAL、NTSC和SECAM制式。該産品安裝方便，無需任何調節即可工作，可以在長達100公裏的距離上傳輸高質量的視頻、音頻、數據和以太網信号。目前該産品廣泛應用於廣播電視傳輸、視頻監控等領域。
2、功能特點
在單纖上傳2路正向視頻+1路雙向音頻+3路雙向數據+4路同向開關量+1路以太網
10位數字視頻編碼和無壓縮傳輸技術
24位數字音頻編碼
支持RS-232, RS-422, RS-485（全/半雙功）等數據信号格式和曼碼
V視頻AGC提供更強的适應性和更穩定的圖像
嚴格的物料選擇和質量控制確保産品高品質和高可靠
兼容PAL、NTSC 和SECAM視頻制式
電源和其它參數指示LED可監視系統狀态
SMT表面貼裝技術
同時可以支持4U機箱、1U機箱和獨立式結構
低功耗和即插即用的免調試安裝
3、規格參數
視頻
通道數量:2 (one-way)
視頻格式:PAL/ NTSC
輸入電平:0.5～2Vpp
輸出電平:1Vp-p
帶寬 (-3 dB):8 MHz
數碼位寬:10bit
微分增益:≤1.5%
微分相位:≤1°
加權信噪比:≥63 dB
連接器:BNC 75Ω
音頻
通道數量:1 (bi-directional)
輸入/輸出電平:2Vp-p max
總諧波失真:≤1%
帶寬 (-3 dB):20~15KHz
音頻編碼:24bit
輸入/輸出阻抗:100KΩ(600Ω optional)
加權信噪比:≥70 dB
連接器:Terminal Block with Screw Clamps
數據
通道數量:3 max (0~2 optional)
數據格式:RS-232, RS-422, RS-485 （全/半雙功）和支持 NRZ, RZI和曼碼
數據速率:DC to 100 Kb/s
工作模式:全/半雙功
連接器:接線端子
開關量
通道數量:4 (in direction of video)
輸入:Dry contact
輸出t:Dry contact
觸點容量:1A at 30 VDC
連接器:鳳凰端子
光學
波長:1310/1550nm
光纖類型:SM
最大鏈路損耗:12dB
輸出光功率:–5 ~ –10dBm
接收靈敏度:-24dBm (other optional)
連接器:FC/PC (SC or ST)
以太網
數據速率:10/100Mbps
RJ45 Port:UTP-100-ohm Cat.5 cable
Standard:IEEE802.3u, IEEE802.3x
電源及環境指标
獨立式功率:6W
插卡式功率:6W
電源适配器:220VAC to 12VDC/1A
工作溫度範圍:-40°C to +70°C
相對濕度:< 95% ((non-condensing)

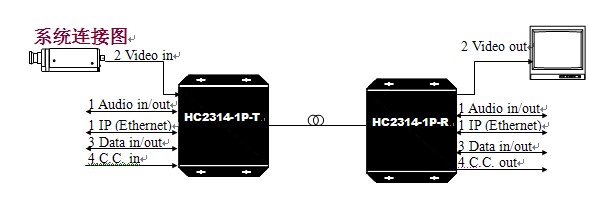

4、應用圖示

4、應用場合
平安城市
高速公路以及地鐵全程監控
RS-422或者RS-485全/半雙功控制雲台
通訊傳輸
門禁系統
防火報警系統
智能建築
廣播電視
5、訂貨信息
産品名稱 産品描述
1路視頻光端機
HC110-T/R 1路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，台式
2路視頻光端機
HC210-T/R 2路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，台式
4路視頻光端機
HC410-T/R 4路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，台式
8路視頻光端機
HC810-T/R 8路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，台式
16路視頻光端機
HC1610-T/R 16路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，機架式
64路視頻光端機
HC6410-T/R 64路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，機架式
6、關鍵詞
光端機、視頻光端機、數字視頻光端機、數據光端機、廣播級視頻光端機、SDI數字标清光端機、ASI數字标清光端機、TS流光端機、HD-SDI數字高清光端機、AES\EBU數字音頻光端機、VGA視頻光端機、DVI視頻光端機、RGB光端機、HDMI數字高清視頻光端機
