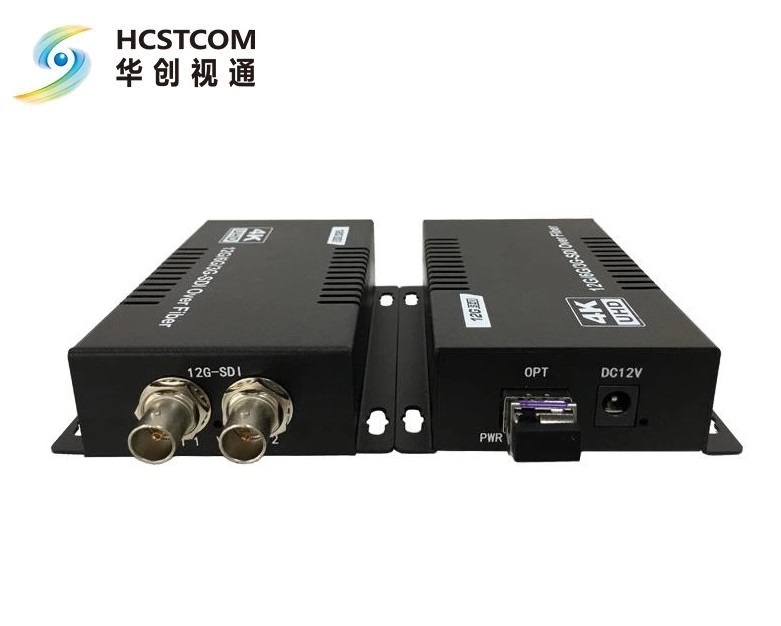

12G-SDI光端機

12G-SDI光端機，採用數字無壓縮技術 ，支持4K 60HZ視頻分辨率，支持發射機帶環出，接收機2路輸出功能。採用CWDM波分技術可實現，4-16路12G-SDI視頻通過1芯光纖傳輸，支持1U機箱結構設計，和3U插卡機箱設計；

北京華創視通研發生産的12G-SDI光端機，採用數字無壓縮技術，支持4K 60HZ視頻分辨率，支持發射機帶環出，接收機2路輸出功能。採用CWDM波分技術可實現，4-16路12G-SDI視頻通過1芯光纖傳輸，支持1U機箱結構設計，和3U插卡機箱設計；主要應用於：電視行業高可靠、高性能串行數字光傳輸設備，滿足DVB回傳和制作，現場制作，DVB-ASI傳輸,新聞採集，現場直播信号傳輸，遠程演播室，通用數字視頻傳輸業務，電信信号傳輸等業務需求。
  • 産品介紹
  • 1、産品概述
    北京華創視通研發生産的12G-SDI光端機，採用數字無壓縮技術，支持4K 60HZ視頻分辨率，支持發射機帶環出，接收機2路輸出功能。採用CWDM波分技術可實現，4-16路12G-SDI視頻通過1芯光纖傳輸，支持1U機箱結構設計，和3U插卡機箱設計；主要應用於：電視行業高可靠、高性能串行數字光傳輸設備，滿足DVB回傳和制作，現場制作，DVB-ASI傳輸,新聞採集，現場直播信号傳輸，遠程演播室，通用數字視頻傳輸業務，電信信号傳輸等業務需求。

    2、性能特點
     傳輸1路單向的廣播級12G-SDI數字電視信号，可選環出.
    分辨率最高支持4K@60Hz
    工作範圍從19.4Mb/s 到11.88Gb/s
    兼容6G-SDI,3G-SDI,HD-SDI,SD-SDI,ASI,TS電視碼流
    單模單芯，SFP可插拔模塊，支持雙光纖備份
    SMPTE ST2082-1,SMPTE ST2081-1,SMPTE ST424,SMPTE ST292-1,SMPTE ST259,DVB-ASI(270M)以及MADI(125M)信号。
    輸出光波長範圍爲1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)
    LED狀态指示燈對關鍵的參數進行監視
     支持熱插拔
    可提供獨立式、3U機架式安裝

    3、串行電視 BNC 輸入
    電視信号标準：SMPTE424M,292M, 259M, 297M, 305M, 310M,M2S, 2081,2082,DVB-ASI, DVB-SSI and other Telecom/Datacom rate (19.4Mb/s -11.88Gb/s)
    輸入數目：1 路12G-SDI單路輸入（可選本地環出）
    反射損耗：>15DB
    速率：11.88Gb/s
    連接器：75Ω  BNC

    4、接收機：
    輸出數量：1路12G-SDI單向輸出（可選本地環出）
    信号電平 800mV 标稱
    上升/下降時間 ：200ps 标稱
    過沖：< 10% 振幅
    反射損耗：> 15dB
    抖動：< 0.3UI
    連接器：75Ω BNC

    5、光纖參數 ：
    輸出數量：1
    線纜傳輸類型：單模單纖（多模可選），雙光纖備份可選
    工作波長：1310nm /1550nm
    連接器 LC/UPC

    6、電氣指标
    工作溫度：-40℃～＋50℃
    電壓：1A@12VDC
    功率：12 W
    EMI/RFI：符合 FCC Part 15 Class A, EU EMC 指标
    平均無故障工作時間 ：﹥100000小時

    7、物理特征
    體積 ：113mm x 78 mm x 28 mm
    重量（KG）：1KG
