12G-SDI 16x16 矩陣切換器

一、産品簡介

12G-SDI 16x16 矩陣切換器可将多台SDI攝像機
、SDI監視器、非線性編輯系統
、磁帶機和基於文件的錄像機組合成一個完美的視頻系統，1U外形結構設計，支持16路12G-SDI輸入和16路12G-SDI 輸出，兼容12G/6G-SDI/3G-SDI/HD-SDI/SD-SDI/270M信号。

12G-SDI 16x16矩陣切換器支持大格式分辨率、高幀率(HFR) 和深色格式，同時在通過SDI 傳輸4K/UltraHD 時減少電纜數量。12G-SDI 16x16矩陣切換器廣泛應用於廣電、直播
、大型演唱會
、體育賽事
、多媒體教學及各種活動場所。

二、特征

1.支持16路12G-SDI輸入，16路12G-SDI輸出；

2.最大分辨率支持4K@60Hz 4：4：4

3.自動兼容12G/6G/3G/HD/SD-SDI/270M

4.支持一對一、一對多、多對多輸出模式

5.支持LCD顯示系統信息設置

6、採用高性能圖像處理技術，使圖像信号遠距離傳輸不失真。每路輸出分辨率最高支持3840X2160 60Hz，畫質更清晰更有質感

7.支持各種專業攝相機、PC端等設備輸入，即插即用，操作靈活

8、前面闆有按鈕、液晶面闆，方便客戶操作和顯示實時狀态

9、支持RS232/RJ45接口控制，網口可開放API協議供客戶連接其他控制闆;

10.可定制特殊功能；12G-SDI 8*8，8*16輸入/輸出可定制；



三、技術參數

視頻輸入	輸入信号	12G-SDI
	輸入通道	16
	比特率	270Mbps to 12Gbps
	接口	BNC
	回波損耗	＞15dB
	信号幅度	800mVp-p±10%
	阻抗	75Ω
	平衡式	1694A
視頻輸出	輸出信号	12G-SDI
	輸出通道	16
	比特率	270Mbps to 12Gbps
	接口	BNC
	回波損耗	＞15dB
	信号幅度	800mVp-p±10%
	阻抗	75Ω
	上升/下降時間	0.6ns±100ps
	直流偏置	0V±0.5V
	時鍾恢複	自動輸出可選
	抖動	<0.2UI
一般參數	電源	100 to 240VAC
	功率	25W
	尺寸	483*230*44.5mm
	操作溫度	0℃～＋50℃
	儲存溫度	-20℃～＋75℃
	濕度	0 to 95% RH 0 至 95% RH 無冷凝

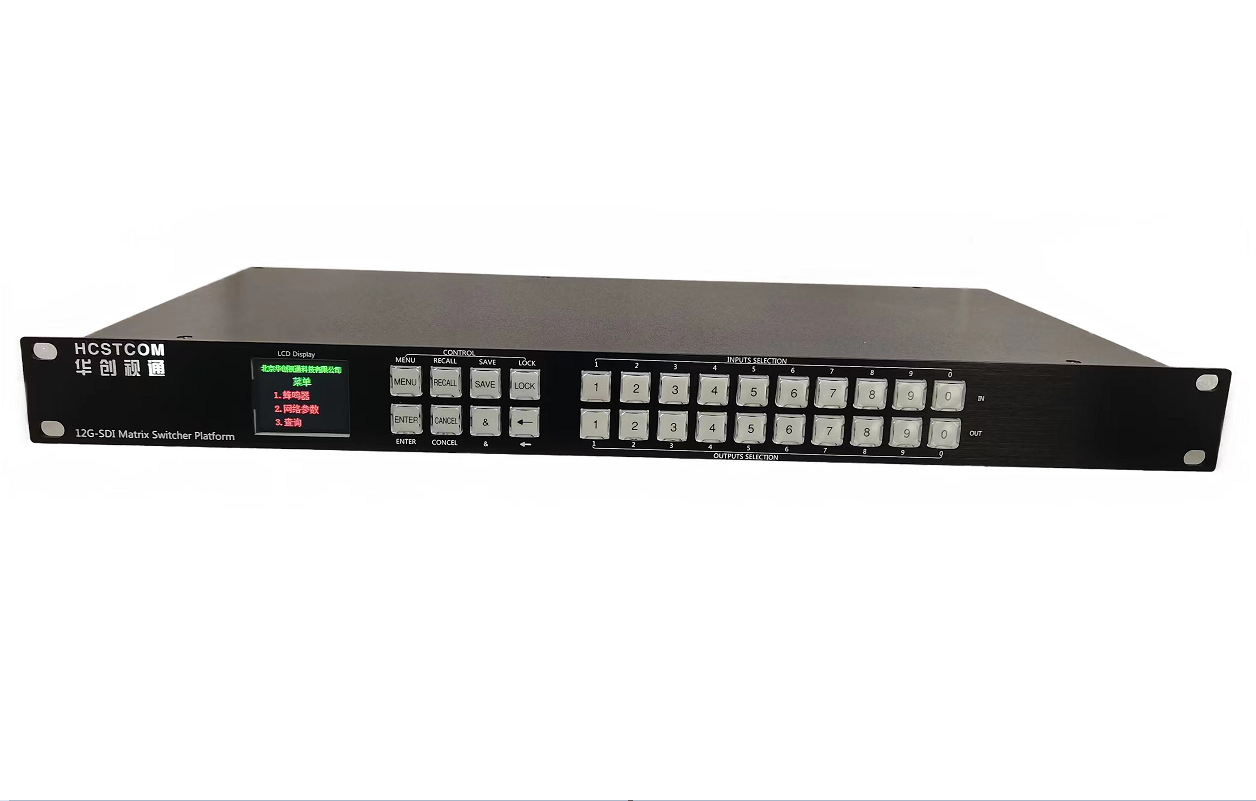

四、産品圖片
